Razumevanje vloge V/I kabla v nano kamerah Dalsa Genie

Serija Dalsa Genie Nano se pogosto uporablja v sistemih industrijskega slikanja in strojnega vida, saj je znana po svoji visoki zmogljivosti in zanesljivosti. Kritičen, a pogosto spregledan del njegove nastavitve jeI/O kabel, ki fotoaparatu omogoča komunikacijo z zunanjimi napravami, kot so sprožilci, luči in krmilniki. Razumevanje vloge tega kabla je ključno za doseganje stabilnega in natančnega zajema slike v zahtevnih okoljih.

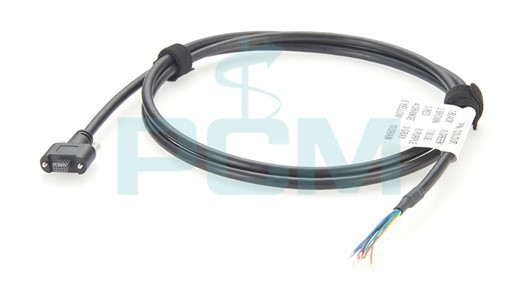

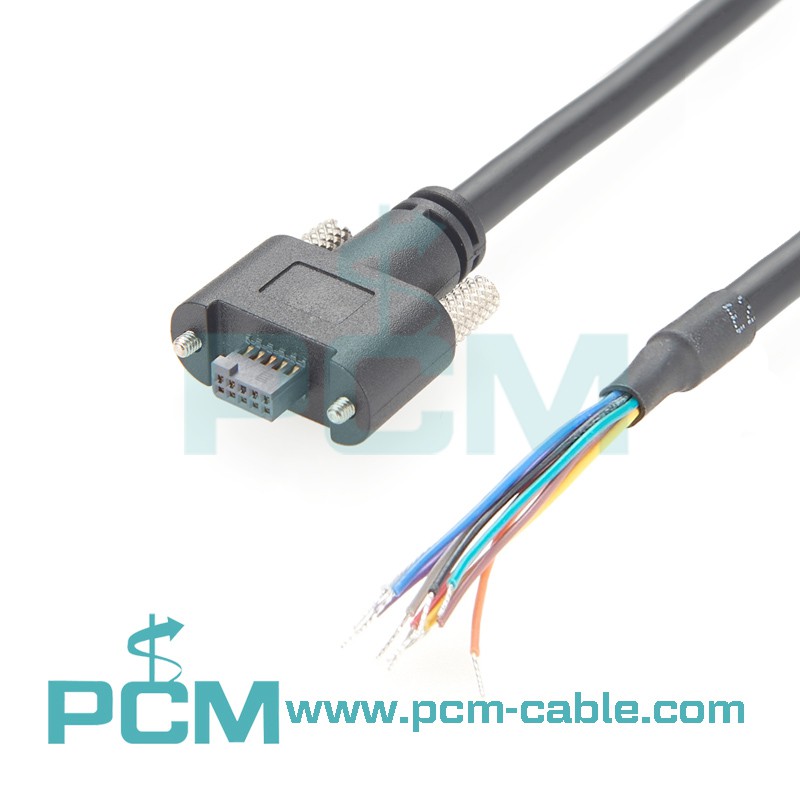

TheV/I kabel Dalsa Genie Nano Flying Leadslastnosti a10-polni konektor Samtecna strani kamere inleteči vodi (odprte žice)na drugi strani.
Ta zasnova ponuja največjo prilagodljivost in omogoča sistemskim integratorjem, da signale napeljejo neposredno na PLC-je, krmilnike ali sisteme razsvetljave glede na specifične potrebe aplikacije.

Ključne specifikacije:

• Priključek na strani kamere:10-polni Samtec (ženski)
• Druga stran:Leteči vodi
• Funkcije:Sprožilni vhod, stroboskopski izhod, GPIO in nadzor moči
• Tipična dolžina:1-20 metrov

V/I kabel deluje kotkomunikacijski mostmed kamero in zunanjo opremo. Oddaja kritične krmilne signale, ki usklajujejo čas zajema slike in osvetlitev.

Glavne funkcije vključujejo:

• Sprožilni vhod (TRIGGER+ / TRIGGER–)

Začne pridobivanje slike sinhronizirano s senzorji ali položaji tekočega traku.

• Izhod stroboskopa (STROBE+ / STROBE–)

Natančno nadzoruje zunanjo osvetlitev med osvetlitvijo kamere.

• GPIO (splošni V/I)

Uporablja se za dodatno komunikacijo z avtomatskimi krmilniki ali varnostnimi napravami.

• Moč in tla

Zagotavlja dosledno napetost in ozemljitev, ko ne uporabljate Power over Ethernet (PoE).

Brez zanesljive V/I povezave se lahko tudi pri najboljši kameri pojavijo lažni sprožilci ali nestabilen čas slike.

Kabel Genie Nano I/O se uporablja v številnihindustrijo in avtomatizacijosistemi:

• Linije za pregled strojnega vida– natančno proženje na podlagi senzorjev za zaznavanje izdelka.
• Avtomatizacija pakiranja in etiketiranja– zajem slike, sinhroniziran z nadzorom gibanja.
• Robotsko vizualno vodenje– časovno usklajevanje med kamerami in robotskimi rokami.
• Sinhronizacija osvetlitve– natančen čas stroboskopa za-hitro zajem slike.

Ta prilagodljiva oblika-letečega svinca je idealna zaožičenje in integracija po meriv različnih okoljih.

Industrijska okolja za slikanje pogosto vsebujejo električni šum motorjev, relejev in pogonov. Slabo zaščiten kabel lahko povzroči komunikacijske napake ali nestabilne sprožilce.

Pri izbiri V/I kabla se prepričajte, da zagotavlja:

• Popolna zaščitaza EMI zaščito
• Industrijska izolacija-za dolgo življenjsko dobo
• Fleksibilni vodnikiza enostavno usmerjanje v zaprtih prostorih
• Pravilna ozemljitevda zagotovite celovitost signala

Te funkcije zagotavljajo zanesljivo sinhronizacijo med kamero in nadzornim sistemom.

Če je vaš originalV/I kabel Dalsa Genie Nano Flying Leadsje poškodovan, ukinjen ali predrag za nabavo, so na voljo združljivi nadomestni kabli.

Našpo meri-izdelana zamenjava za nano V/I kabel Dalsa Genieje izdelan tako, da ustreza originalu10-polni Samtec pinout in električne značilnosti, kar zagotavlja brezhibno delovanje.

Naš nadomestni kabel ponuja:

• Združljivost 1:1 s kamero Dalsa Genie Nano
• 10-pin Samtec konektor (na strani kamere) + leteči vodi
• Popolna zaščita za EMI odpornost
• Prilagodljiva dolžina in označevanje žice za enostavno namestitev
• RoHS-skladni, industrijski-materiali

Ta nadomestni kabel je idealen za sistemske integratorje, ki potrebujejo zanesljivo delovanje in prilagodljivost V/I ožičenja kamere.

Kontaktirajte nasda danes zahtevate podatkovni list ali ponudbo.
