Velikost kabla, potrebna za 50kW motorja, je odvisna od več dejavnikov, vključno z nivo napetosti, dolžino črte, vrsto obremenitve in dovoljenim tokom kabla. Na splošno izbira kablov sledi naslednjim korakom:
1. Izračunajte tok: Najprej izračunajte tok na podlagi moči in napetosti motorja. Kot primer jemljete trifazni motor 380V, je formula trenutnega izračuna naslednja:
Kje:
- P je moč (50kW),
- U je napetost (380V),
- cosφ je faktor moči (domneva se, da je 0. 8).
Rezultat izračuna je približno:
Zato je delovni tok motorja približno 95,5a.
2. Izberite velikost kabla: Izberite ustrezen kabel glede na tok. Na splošno je specifikacija kabla, ki ustreza toku 95,5a, običajno 70 mm² ali 95 mm² bakreni prevodni kabel (specifična izbira je odvisna od dejavnikov, kot so dolžina vrstice, temperatura, način namestitve itd.). Za aluminijaste prevodniške kable so običajno izbrane večje specifikacije, kot sta 120mm² ali 150mm².
3. Razmislite o izgubi linije in padca napetosti: Pri dolgih razdaljah lahko napetostni padec kabla vpliva na delovanje opreme, padec napetosti pa je običajno potreben, da ne bo več kot 3%. Zato bo pri prenosu na dolge razdalje morda treba izbrati večji kabel.
Skratka, za 50 kW motor je skupna velikost kabla od 70 mm² do 95mm² bakreni kabel, posebne specifikacije pa se prilagodijo glede na pogoje in zahteve po uporabi. Če morate še naprej potrditi izbiro kabla, je priporočljivo, da se sklicujete na tabelo specifikacij dobavitelja kabla ali izvajate profesionalne izračune električnega oblikovanja.
Morda vam bo všeč tudi

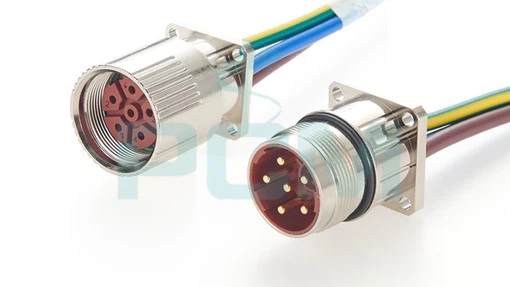

M23 posoda, prirobnica
